輪圈是車胎總成上的重要組成部分，用以對車胎進行裝配，為了保證車輛行駛安全，其與輪胎的裝配位置就很重要，需要在出廠前完成孔徑、孔位置度等項目進行測量。為了保證測量的精準度，需要使用專業的測量工具進行測。思瑞CROMA三坐標憑借其出色軟硬件搭配，能夠滿足大多數行業的測量需求。

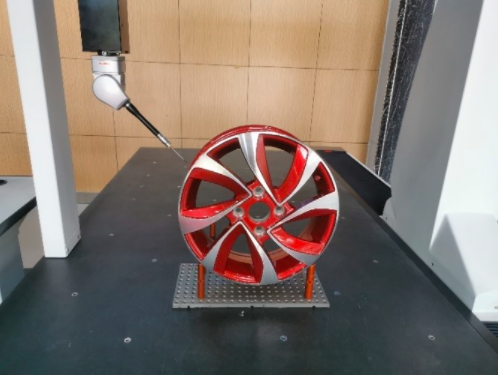

此次需要測量一款輪圈工件，主要測量對象為平面度，孔徑，孔位置度，氣門孔相關的尺寸等。選用思瑞CROMA三坐標配合PC-DMIS完成此次測量。
正式測量前需要將工件裝夾妥當，這時可以使用思瑞多功能夾具，能夠快速固定好輪圈。隨后導入數模，選擇對應的元素作為基準。建好坐標系后，直接測量中心孔位直徑。能夠通過多點構造出平面，隨后對其進行平面度評價。其他螺紋孔測量能通過陣列的方式提高工作效率。輪輻厚度測量需要根據圖紙計算計算點位置，一些點位需要換角度進行測量。
得益于PC-DMIS軟件豐富的模板報告功能，能將所有測量的特征參數匯總到一起，實現數據導出和定制可編輯報告功能，能夠根據實際需求選擇合適的格式輸出測量報告。
從測量機體、測量軟件，乃至夾具等測量配件，思瑞能夠提供一套完整且易用的三坐標測量方案，幫助企業客戶實現檢測能力的升級。除了三坐標之外，思瑞還提供影像儀、測量專機等設備可供選擇，覆蓋更多制造商的測量需求。
