AUU（有源天線處理單元）是一些5G基站中的重要組成部分，由RUU（遠端射頻單元）和原本的無源天線所集成，為實現大規模MIMO提供良好支持，讓用戶能享受到更快速的網絡通信服務。

但與此同時，集成度較高的AAU對散熱也有較高要求，需要在對其散熱殼體進行優化設計，讓AAU能長時間穩定工作。在制造環節中，則是體現在對產品表面平面度、螺紋孔之間的配合度等形位公差精度具有較高要求。

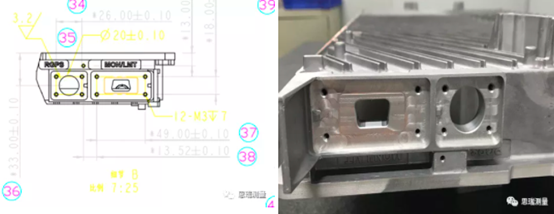

此次需要測量一款A(yù)AU散熱殼體。選用經典的思瑞CROMA Classic完成此次測量工作。為了能更好測量螺紋孔的距離尺寸，采用柱形針進行測量。

測量注意事項

建立坐標系：為了達到加工基準與檢測基準的一致，需要使用圖中藍色區域的三個面生成坐標系建立初始零件坐標，再將坐標系平移至螺紋孔內（注：取平面基準元素時建議多取點，方便后面局部尺寸測量）；

產品誤差較大時需要用到相對測量，相對測量的點建議取在CNC加工的地方或者根據產品的加工工藝來定；

使用半自動測座每個測量面都需單個測量程序來進行，需要調用同一程序保證基準一致性，而使用全自動測座則可一次性完成測量工作。

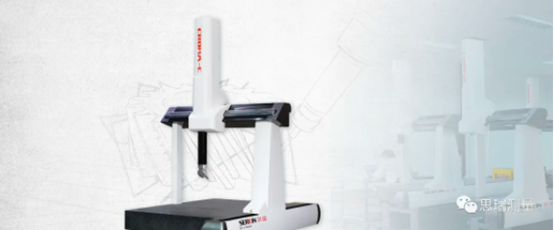

CROMA-Classic系列三坐標測量?jī)x集合多項多項核心技術，為高效率的精準測量提供可靠保障。搭載的專業的測量軟件Rational Dmis則在確保測量精度的前提下實現更為直觀易懂的操作效率，讓精準測量不再遙不可及。除此之外，思瑞CROMA-Classic系列三坐標測量?jī)x還能滿足大部分行業測量需求，助力企業實現精密測量的目標。
