三坐標測量建坐標三圓迭代用于零件沒有近似垂直的曲面，但是有三個圓或球的異形產品。在選取元素時需要遵循下面的原則：
1. PC-DMIS在選取圓時，我們要注意三個圓要不同心，不同軸 ，不在一條直線上；

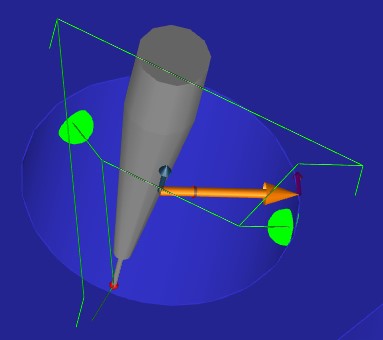

2. 在選取圓的時候，要給圓加上三個樣例點；

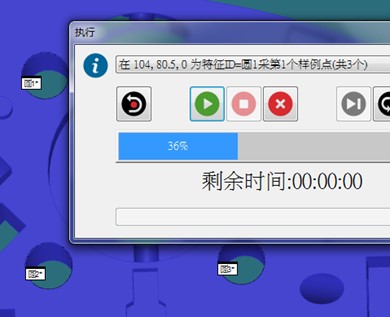

3. 三個不同心不同軸的圓創建好后，跟六點迭代一樣，在手動模式下全部運行一次，人為操控去零件上的大概位置打點，按在CAD上取點的順序（取完樣例點再取圓）。

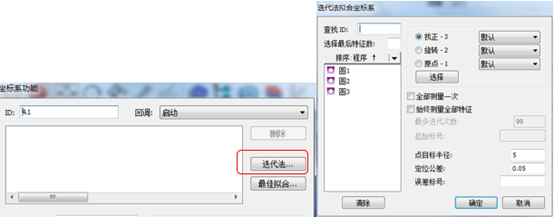

4. 取完圓以后，按Ctrl+Alt+A彈出坐標系對話框，先選三個圓，點擊選擇（對應找正），再選直線距離比較遠的兩個圓點擊選擇（對應旋轉），最后選圓3點擊選擇（對應原點），勾選全部測量一次， 點擊確定
5. 彈出對話框“是否立即測量所有迭代建立坐標系特征”點擊“確定”，手動將三坐標測量機的測頭抬起來，然后讓他自動運行，三個圓都需要抬起一次。
6. 測量完成后，點擊“CAD=PART”，完成迭代。
以上就是三圓迭代建立零件坐標系，迭代法建坐標相對來說誤差比較大，如果能用簡單的方法建坐標就可以不用迭代法建坐標。
