在使用三坐標軟件PC-DMIS軟件進行測量時，特別是在掃描封閉曲線、不規則孔等場景中，往往需要對幾何特性參數進行量化分析。

借助ISO 14405標準中定義的CC（等周長直徑）、CA（等面積直徑）和CV（等體積直徑）參數，可以高效、準確地完成對封閉曲線的周長、面積及體積的計算。

相比傳統三坐標軟件操作方法（如構造曲線測長度、影像面域算面積、腳本遍歷測點等），此方法操作更簡便、結果更可靠，且測點密度越高、分布越廣，計算結果越趨近真實值。

下面一起來看看具體操作方法吧！

封閉曲線面積計算輸出

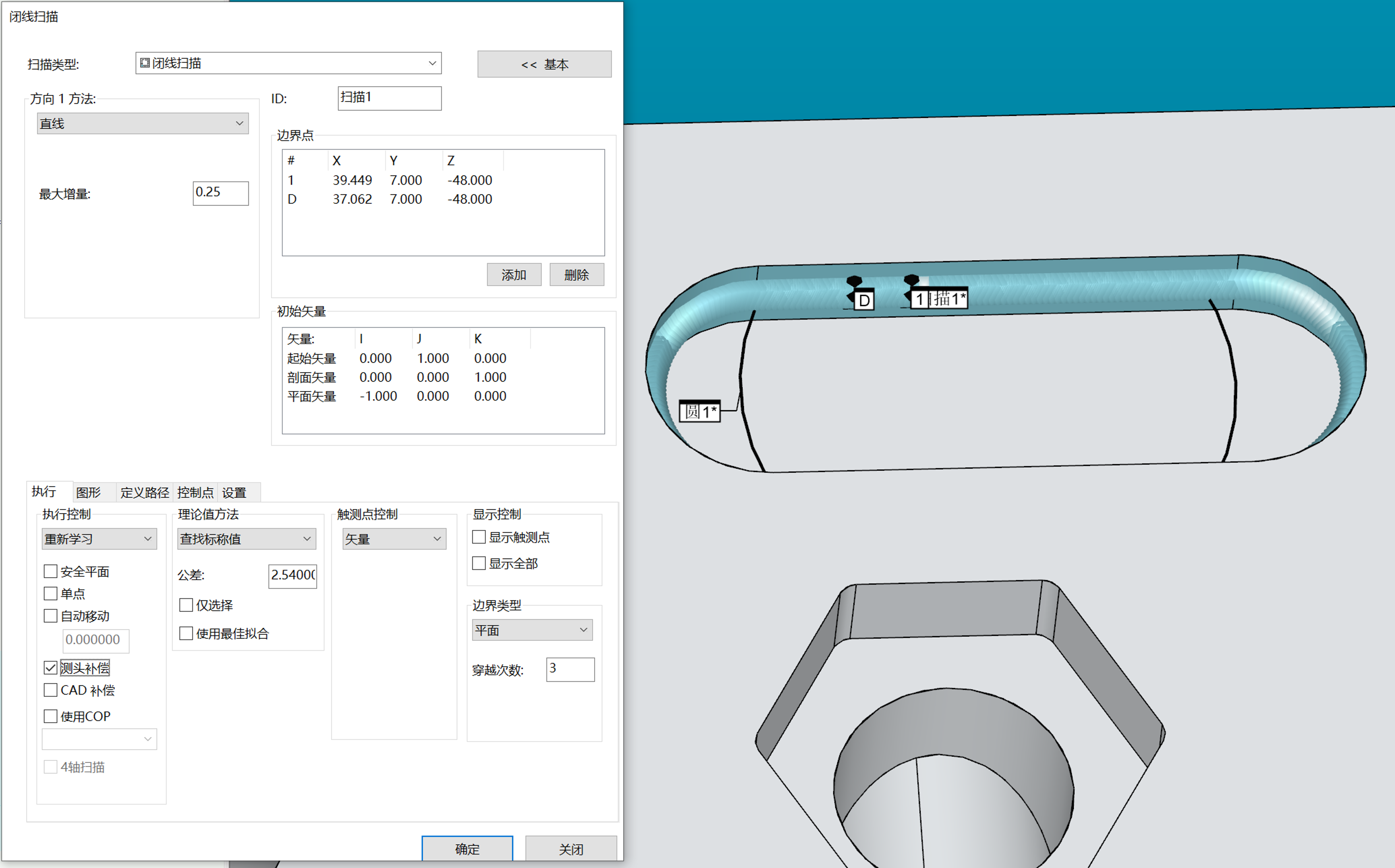

1、使用“閉線掃描”掃描完整的截面線

2、使用掃描段構造圓，方法選擇“最佳擬合”，內/外，2D/3D根據實際情況選擇

3、評價構造圓的大小，在下公差選擇CA方法，得到區域截面的等效圓直徑。如需計算周長選擇CC；計算體積選擇CV。大小設置輸出=無。不需要輸出到報告。

大小1

=尺寸S11單位=毫米，標準輸出=14405-1ISO公差規偏差，格模式:3理論值結合

寸:20.618，理論尺

上公差0.05

下公差-0.05,CA，

上限尺18.832,

下限尺

特征:圓1

4、使用面積公式賦值計算面積

5、驗證圓槽的面積 =PI*R*R+D*L=3.1415926*5*5+10*20=278.539815與掃描區域截面的等效圓直徑相差0.01，這個偏差是掃描點密度影響的，

目前點密度是0.25mm/點將點密度設置為0.03mm/點，與掃描區域截面的等效圓直徑算出的面積相同，可以根據公差選擇合適的點密度。

掃描1

圓1

大小1

Cs1

三特征/掃描，閉合路徑，觸測點數=3348，顯示觸測三否，顯示所有參數=否測定/掃描基本掃描/直線,觸測點數=3348,顯示觸測=否,顯示所有參數=否終止掃描終止測量/=特征/圓,直角坐標,內,最小二乘方,否理論值/<42.371,11.945,-48>,<0,0,1>,20.644實際值/<42.371,11.945,-48>,<0,0,1>,20.644構造/圓,最佳擬合,2D,掃描1,局外層 移除/關,3過濾器/關，UPR=0=尺寸/輸出=無，單位=毫米，標準:IS014405-1，公差規格模式:理論值結合偏差，理論尺寸:20.618上公差:0.05，下公差:-0.05，CA上限尺寸:18.832下限尺寸:18.832特征:圓圓1賦值/V1=3.1415926*(大小1.LOWER.MEAS/2)*(大小1.LOWER.MEAS/2)腳本/文件名=C函數/Main,顯示3.1415926*(大小1.LOWER.MEAS/2)*(大小1.LOWER.MEAS/2)= 278.54開始腳本/

6、輸出：三坐標軟件PREMIUM版本使用basic腳本輸出；

合理設置掃描參數（如點密度）是保證結果穩定性的關鍵。通過以上方法，不僅能簡化封閉曲線的幾何特征計算過程，還能有效提升三坐標設備測量精度與效率。
