很多客戶在更換架安裝好后，便固定不動了；當遇到妨礙測量、碰撞或者搬家等情況時，則需重新安裝更換架。但因為長時間沒操作，大部分測量員會忘記如何安裝和校驗。

在此，針對更換架安裝、校驗的方法和過程，進行詳細說明，方便大家的使用，避免耽誤生產進度。

詳細步驟

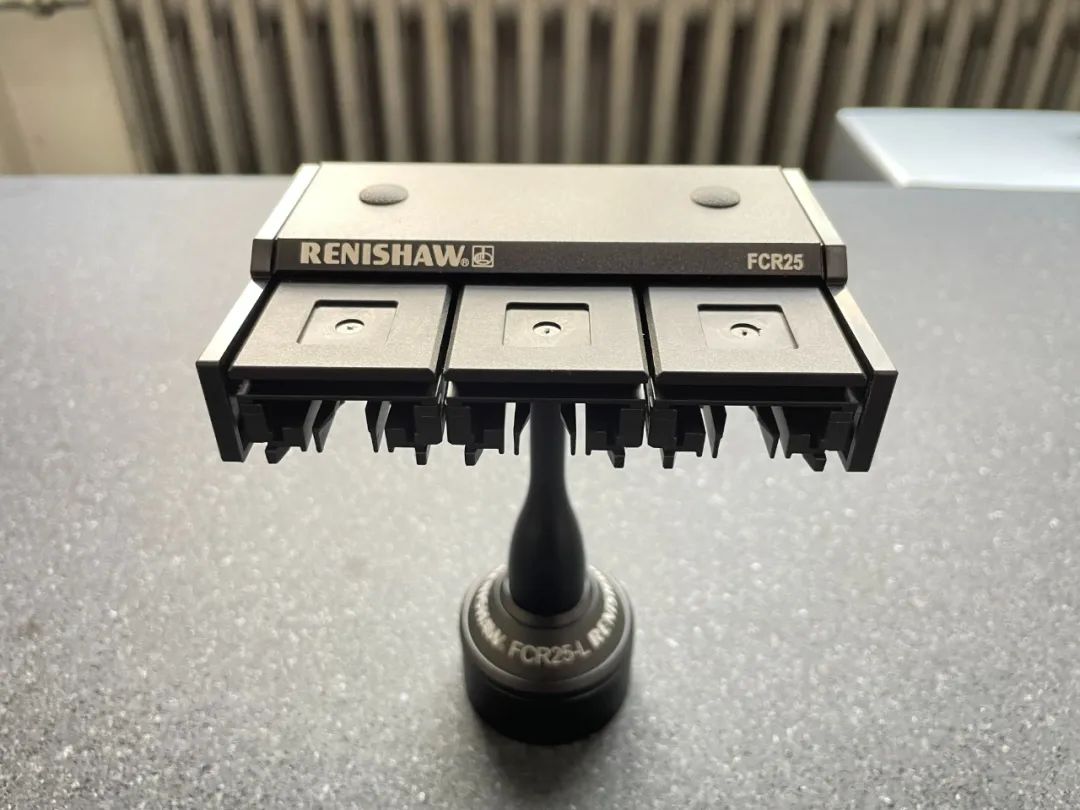

1：將FCR25更換架安裝好，并通過測針將更換架擺正。

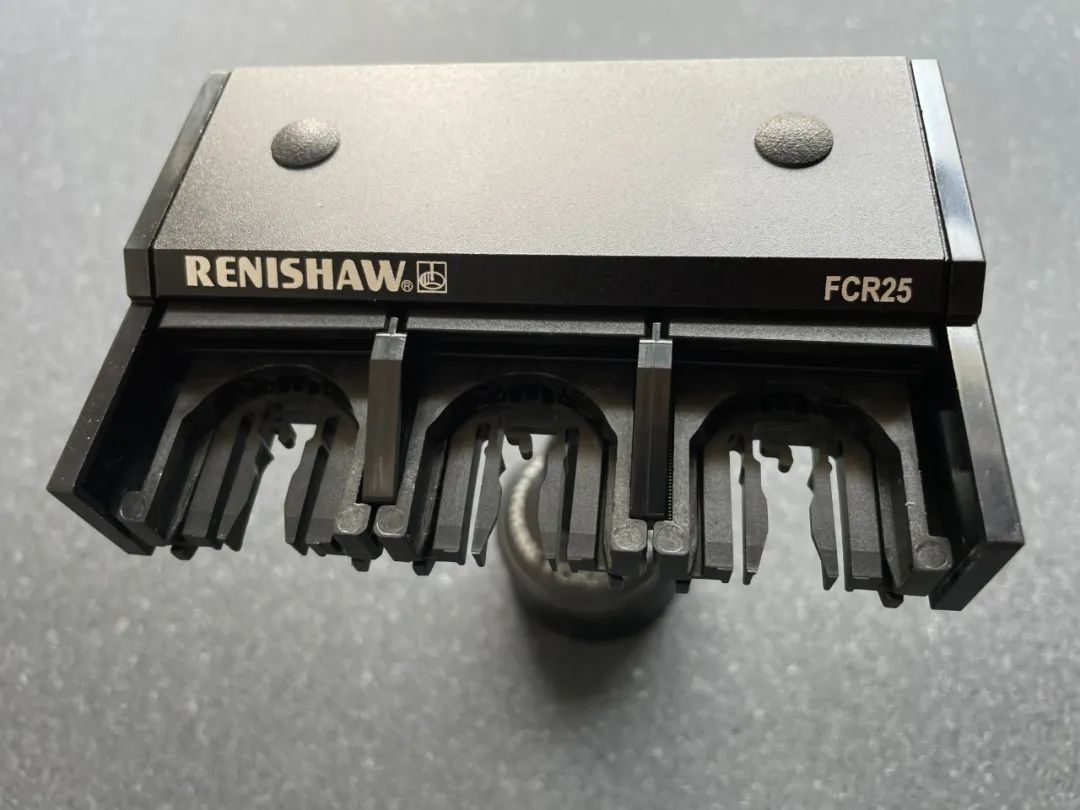

2：將更換架蓋板打開，用固定板將更換架蓋板固定。

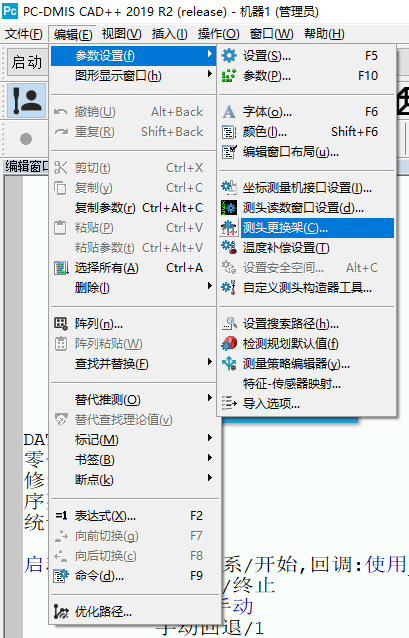

3：打開 PC-DMIS 軟件，新建程序后，依次點擊 “編輯”-“參數設置”-“測頭更換架”

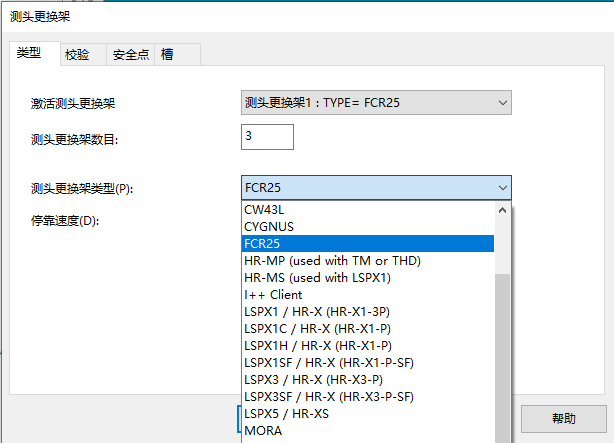

4：彈出如下對話框后，在“類型”的窗口下，將“測頭更換架類型”下拉，列表中選擇“FCR25”，在測頭更換架數目欄填寫卡槽數量，完成后點擊“應用”。

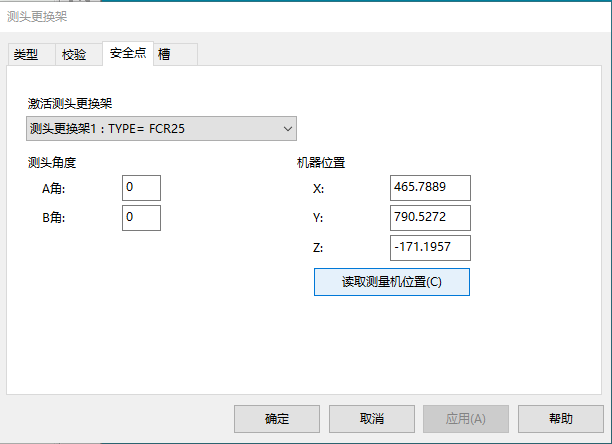

5：切換至“安全點”窗口，將測頭移動到更換架存取吸盤前的安全位置后，點擊“讀取測量機位置”，點擊“應用”。

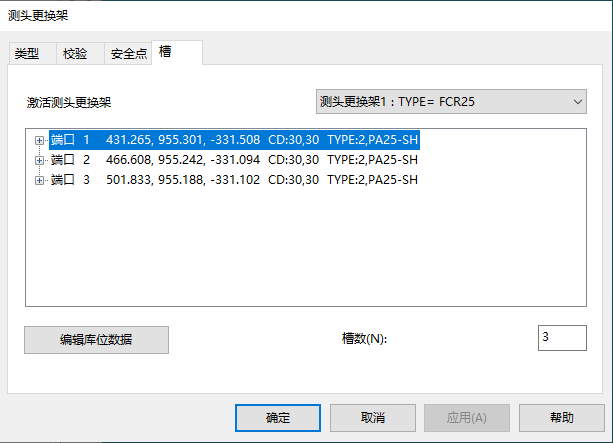

6：切換至“槽”窗口，先點擊選擇“端口1”，再點擊“編輯庫位數據”。

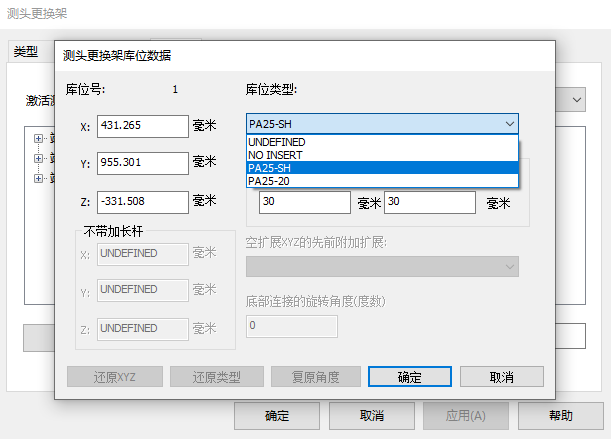

7：彈出如下對話框后，將“庫位類型”下拉，選擇“PA25-SH”，之后點擊“確定”；

至此，“端口1”設置完成，按照6和7的步驟依次將“端口2”和“端口3”同樣設置，設置完成后點擊“應用”。

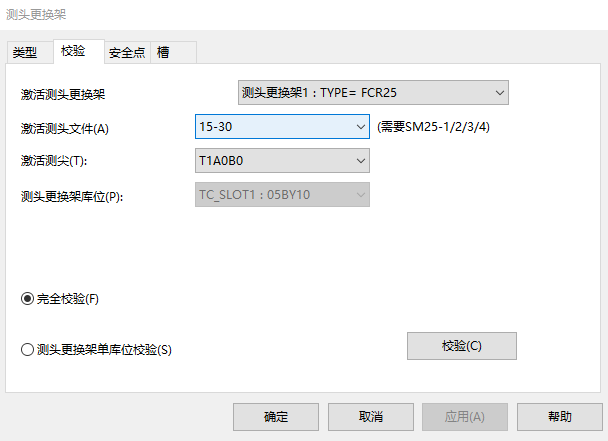

8：切換至“校驗”窗口，確認“激活測頭文件”和“激活測尖”與當前機器使用的測頭文件與角度相同，選擇“完全校驗”后，點擊右下角的“校驗”。

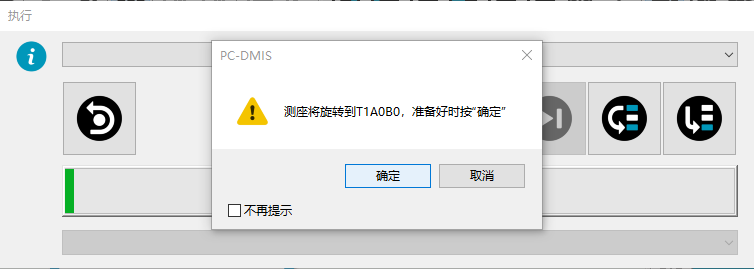

9：此時，軟件彈出如下窗口，確認角度是否正確，若不正確，將測座移動至安全位置，確保測座旋轉至“A0B0”角度時不會碰撞，然后點擊“確定”。

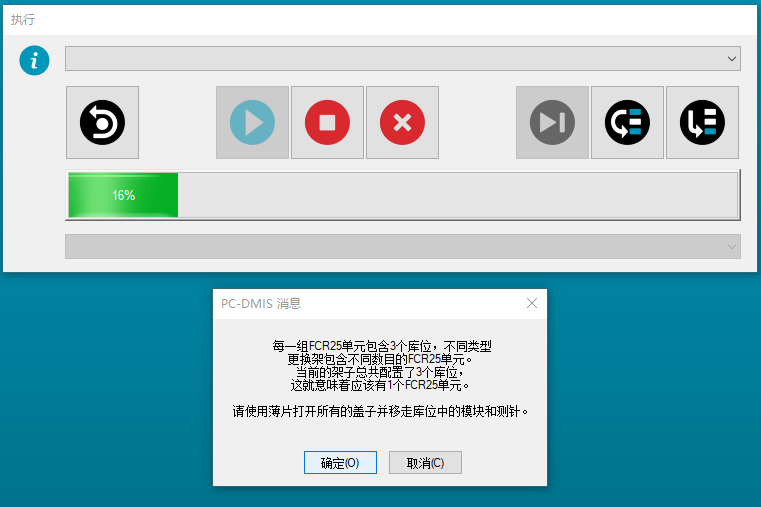

10：軟件彈出如下窗口，再次確認所有更換架的蓋子已打開，確認無誤后，點擊“確定”。

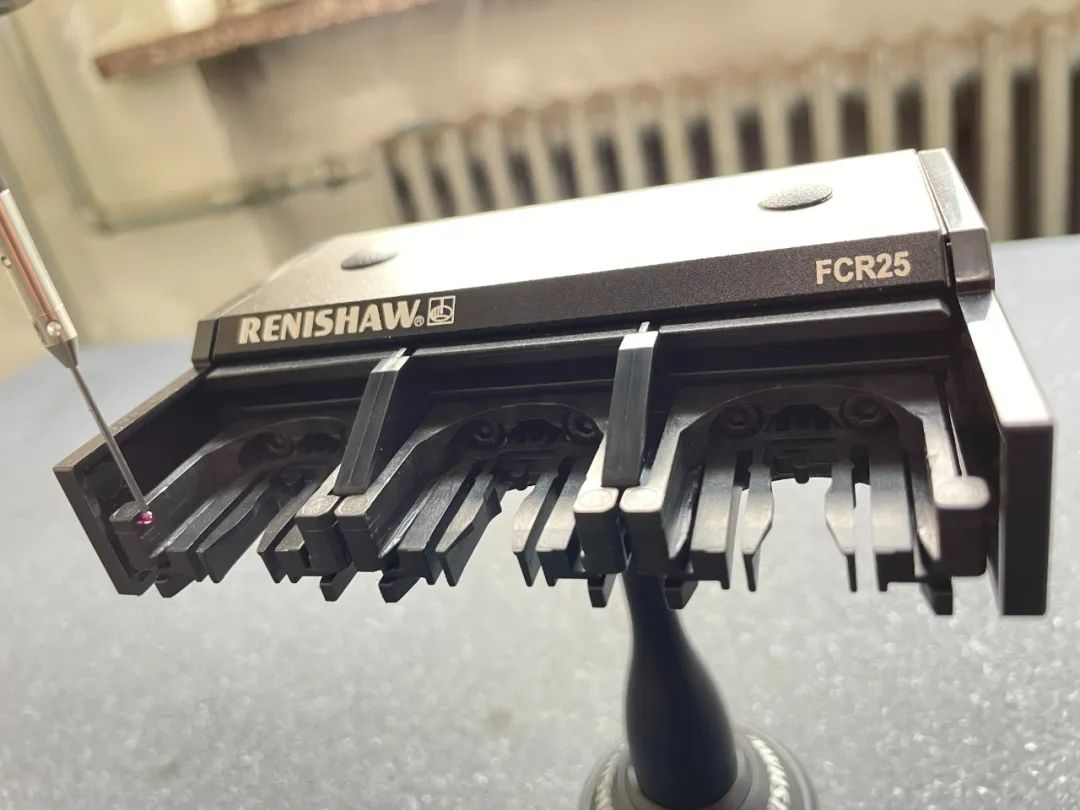

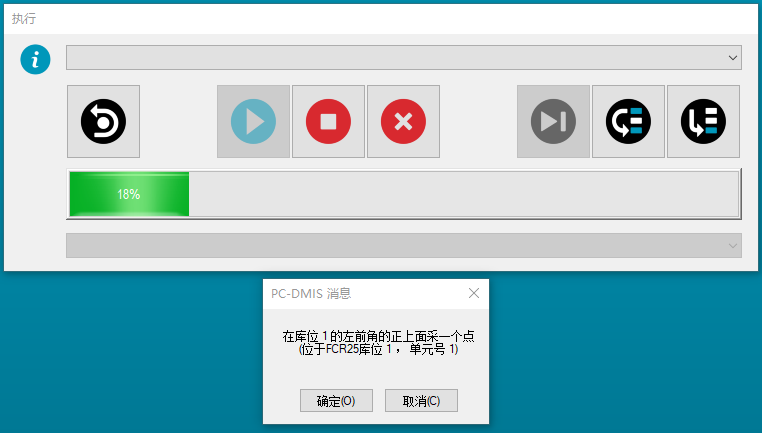

11：根據軟件提示，將測針移動至如下圖位置，點擊軟件上“確定”后，利用手柄在如下圖位子上采一個點，并點擊手柄上的“確認”按鈕。

12：同上一步驟，在更換架上采第二及第三個點。

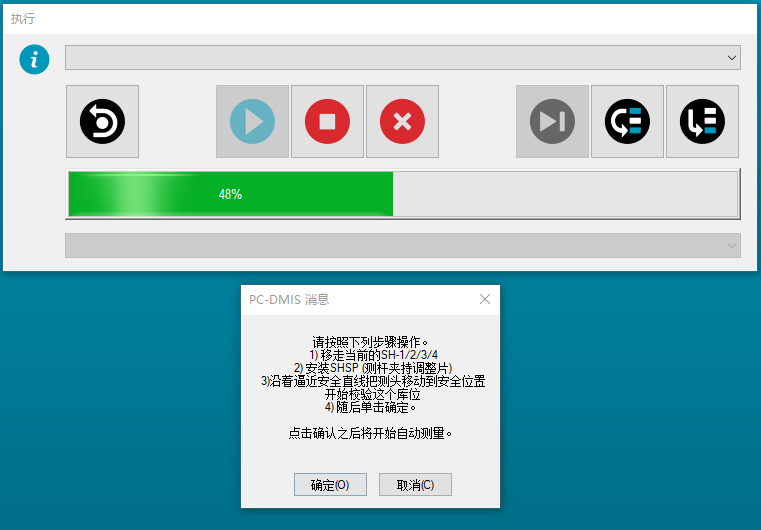

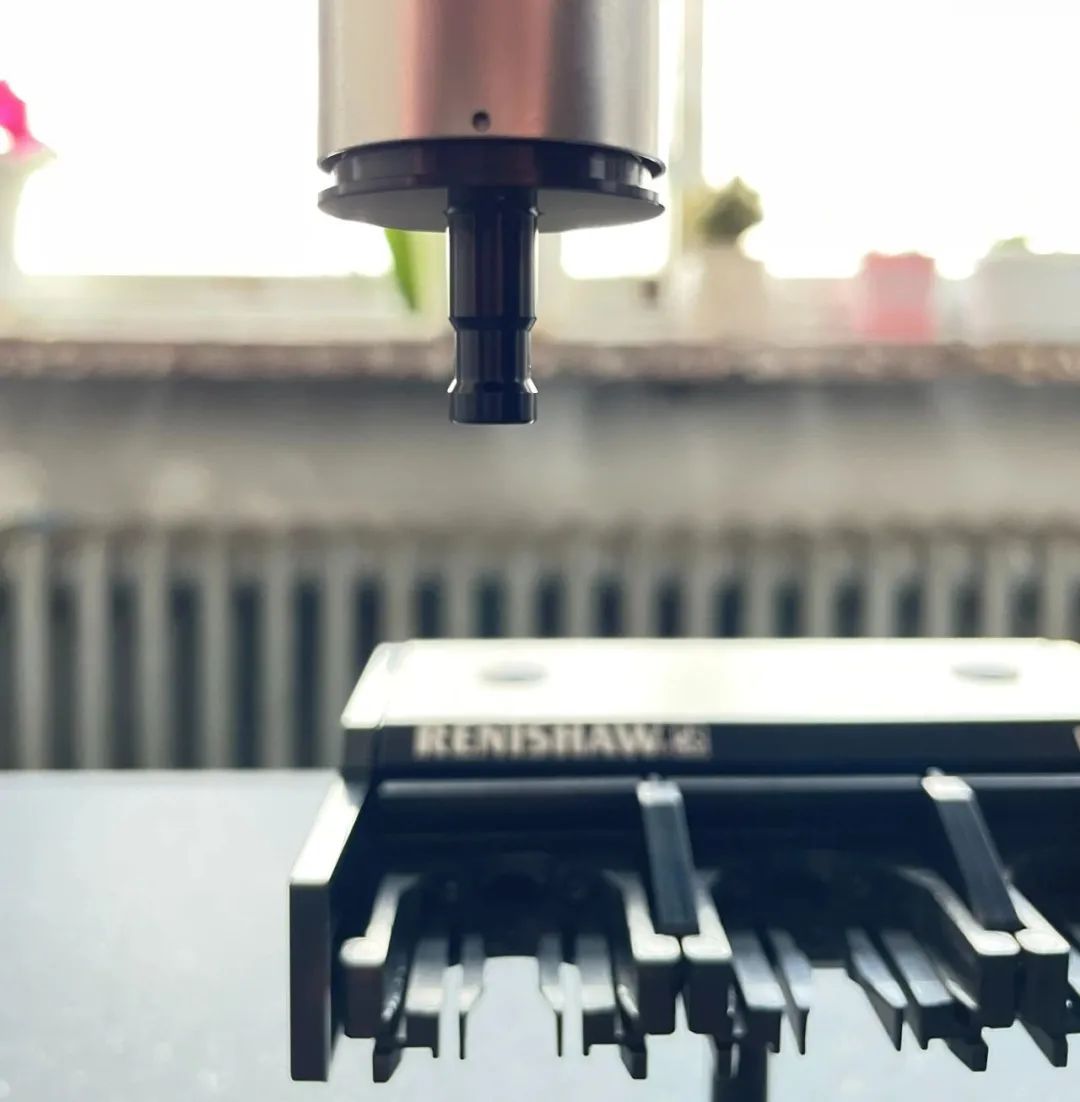

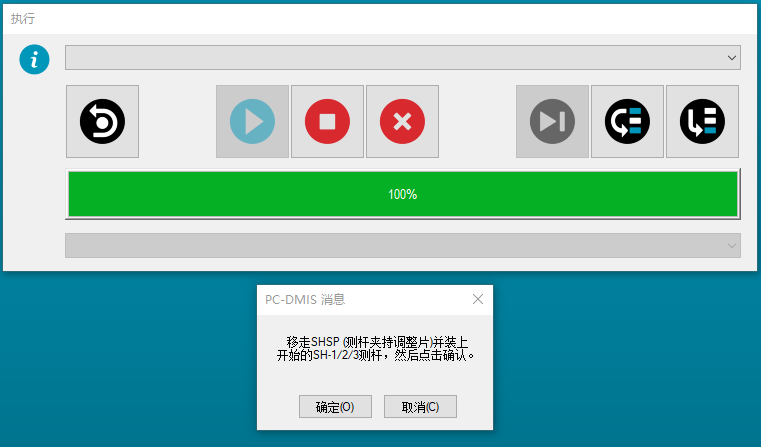

13：當“第三點”測完并點擊手柄確認后，軟件彈出如下窗口，此時更換并安裝“SHSP測桿”，如下圖所示。

14：把手柄速度調慢，將測頭移動至更換架上方安全位置，點擊軟件上“確定”，測頭自動校驗。

15：測頭自動校驗完成后，可換回原有測針，并依次點擊“確定”

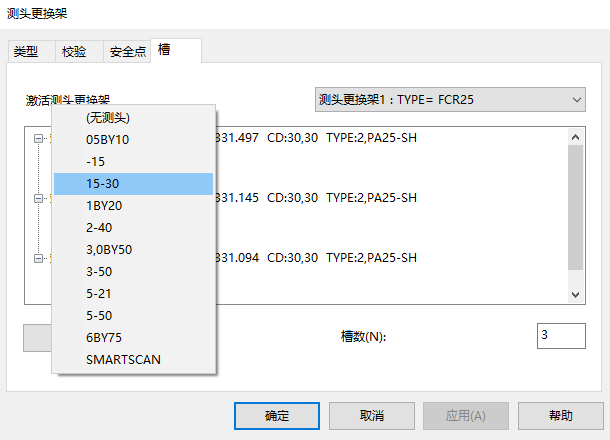

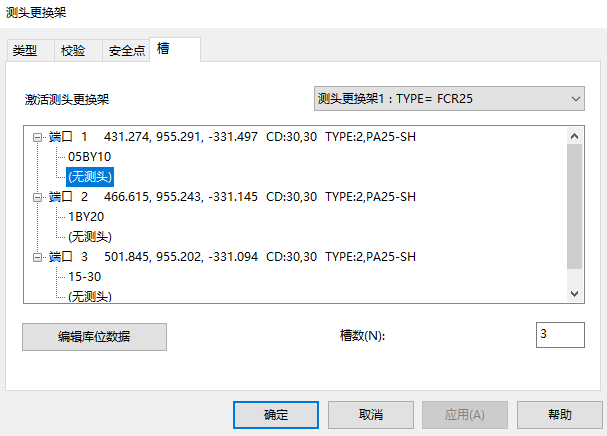

16：切換至“槽”窗口，分別點“開端口1/2/3”前的“+”，在“無測頭”右鍵選擇庫位中想要存放的測針。

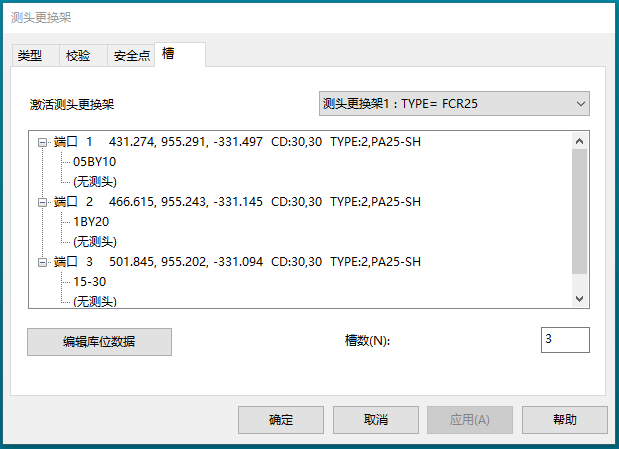

17：選擇完成后點擊“應用”-“確定”，至此更換架校驗完成。

隨著三坐標的普及，越來越多的企業在保證精度的同時，更加注重了工作效率的提升，在很多時候，一根單獨的測針再也無法滿足整個產品的全部測量需求。

而配備更換架的意義，則是在測量過程中，能夠隨時切換至最標準的測針，用最簡單的方式，對產品進行精確的檢測，既提高了精確度，又提升了工作效率。
