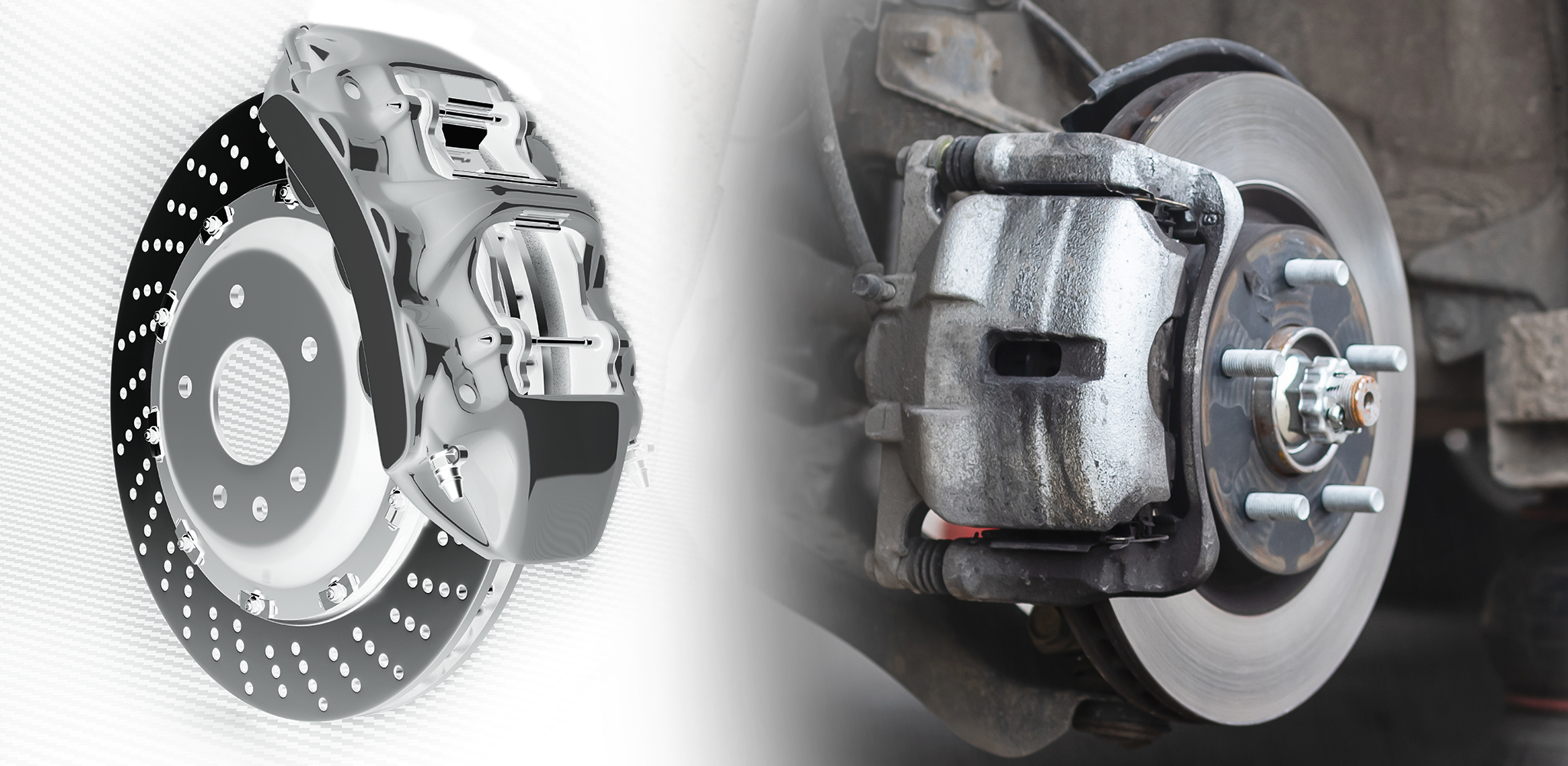

在汽車駕駛過程中，每一次平穩的剎車，背后都是無數精密部件默契協作的結果。在這些精密部件中，制動鉗支架扮演著至關重要的角色，它將制動鉗固定至車輛的懸掛系統或制動盤上，確保制動鉗在制動過程中能準確對準并牢固夾緊制動盤，從而實現車輛減速或停止。

隨著全球汽車市場需求的增長和對安全性能要求的提升，制動鉗支架的品質和性能越來越重要。這促使制造商對制動鉗支架等核心部件進行優化改進，以確保制動系統在各種行駛條件下的穩定表現。

檢測方案

思瑞CROMA通用型三坐標測量機搭配HH-A-M7.5自動分度測座和觸發式測頭，為制造企業提供一個高效率的測量解決方案。該方案不僅確保了測量結果的高精度和可靠性，還提高了測量自動化水平和效率。同時，依托于Rational DIMS 2計量軟件，能夠智能規劃測量路徑、處理數據并自動生成報告，使得整個測量流程更加高效和可控。

檢測過程

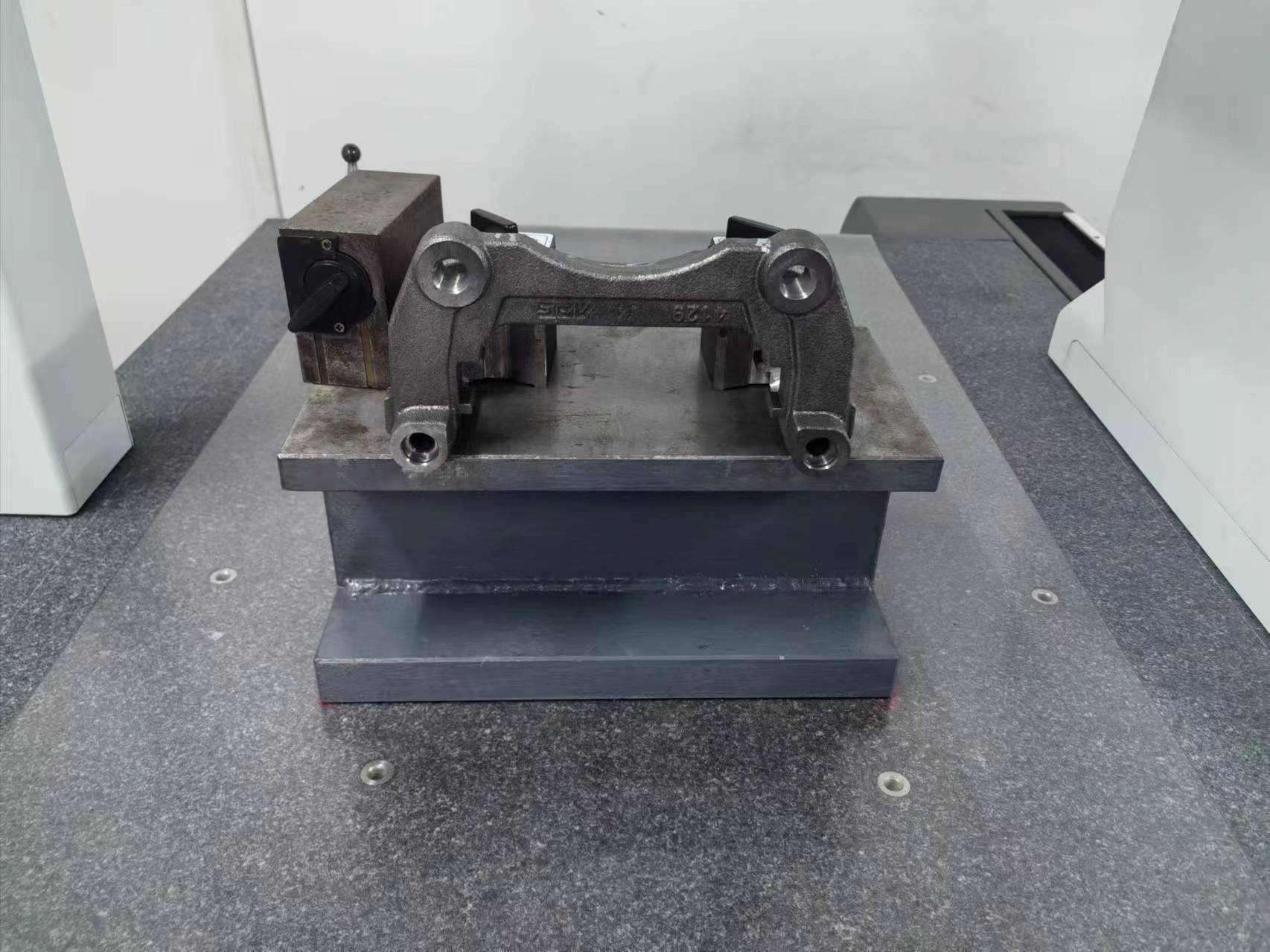

1、固定方式：采用磁鐵固定制動支架，確保測量過程中的穩定性和準確性。（如下圖）

2、建立工件坐標系：使用制動支架的基準面和兩個基準圓來確定坐標系，通過CAD模型對齊，自動選取建立坐標系的基準元素，確保坐標系的精準度。

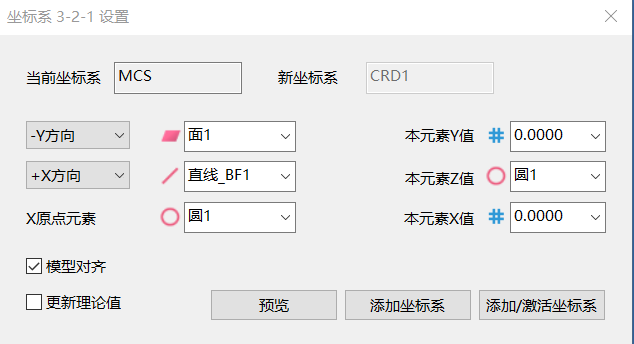

坐標建立示例圖：

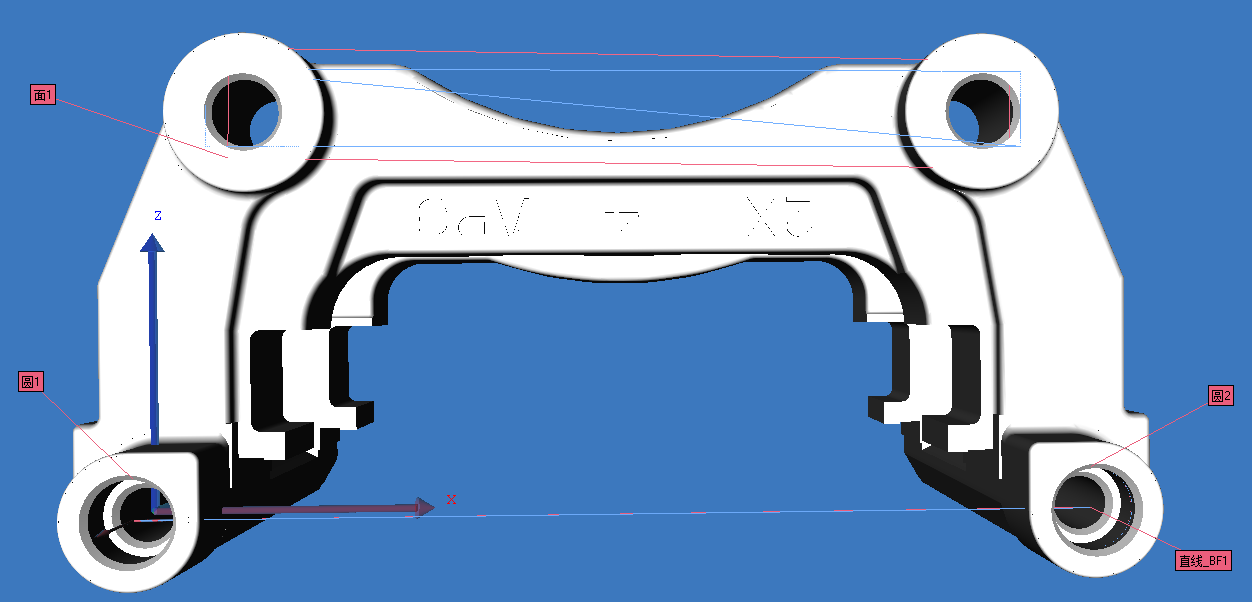

特征示例圖：

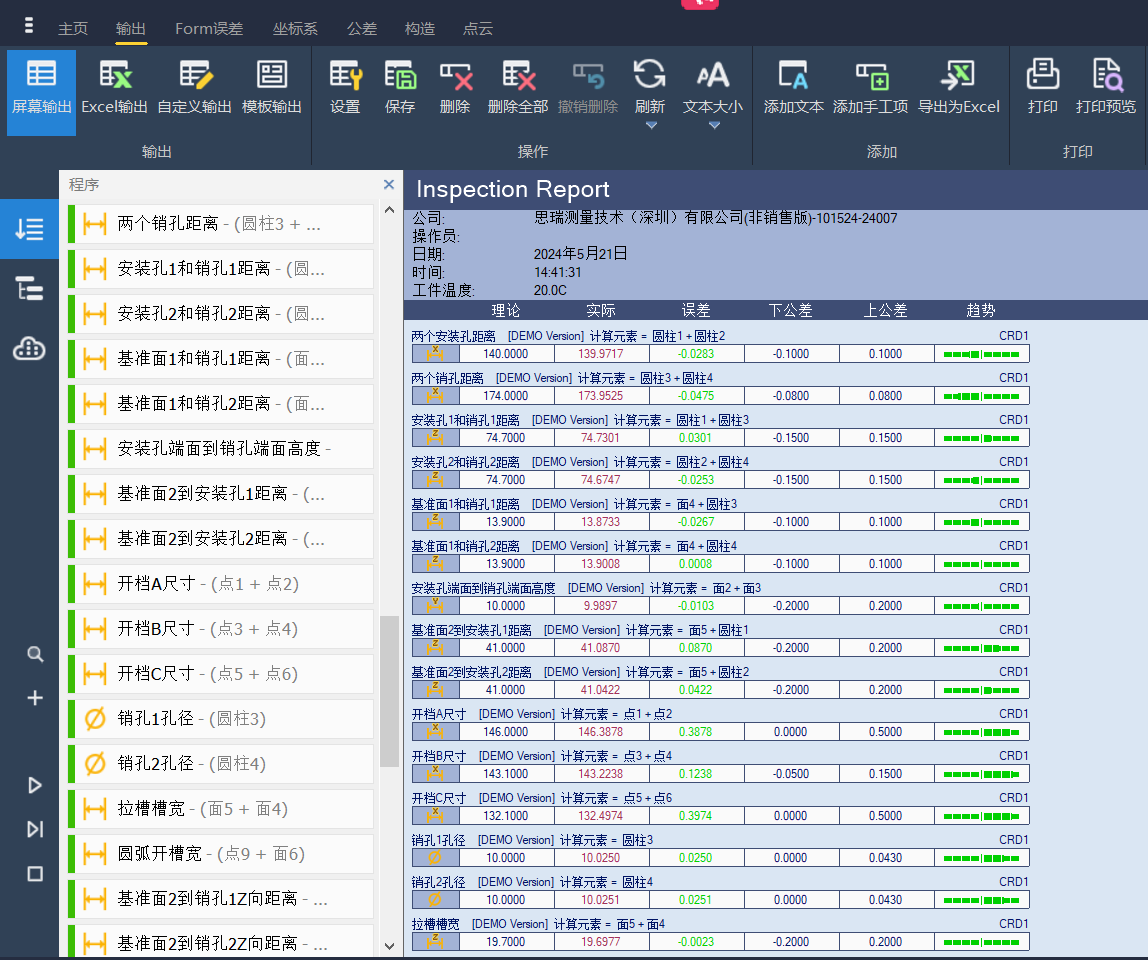

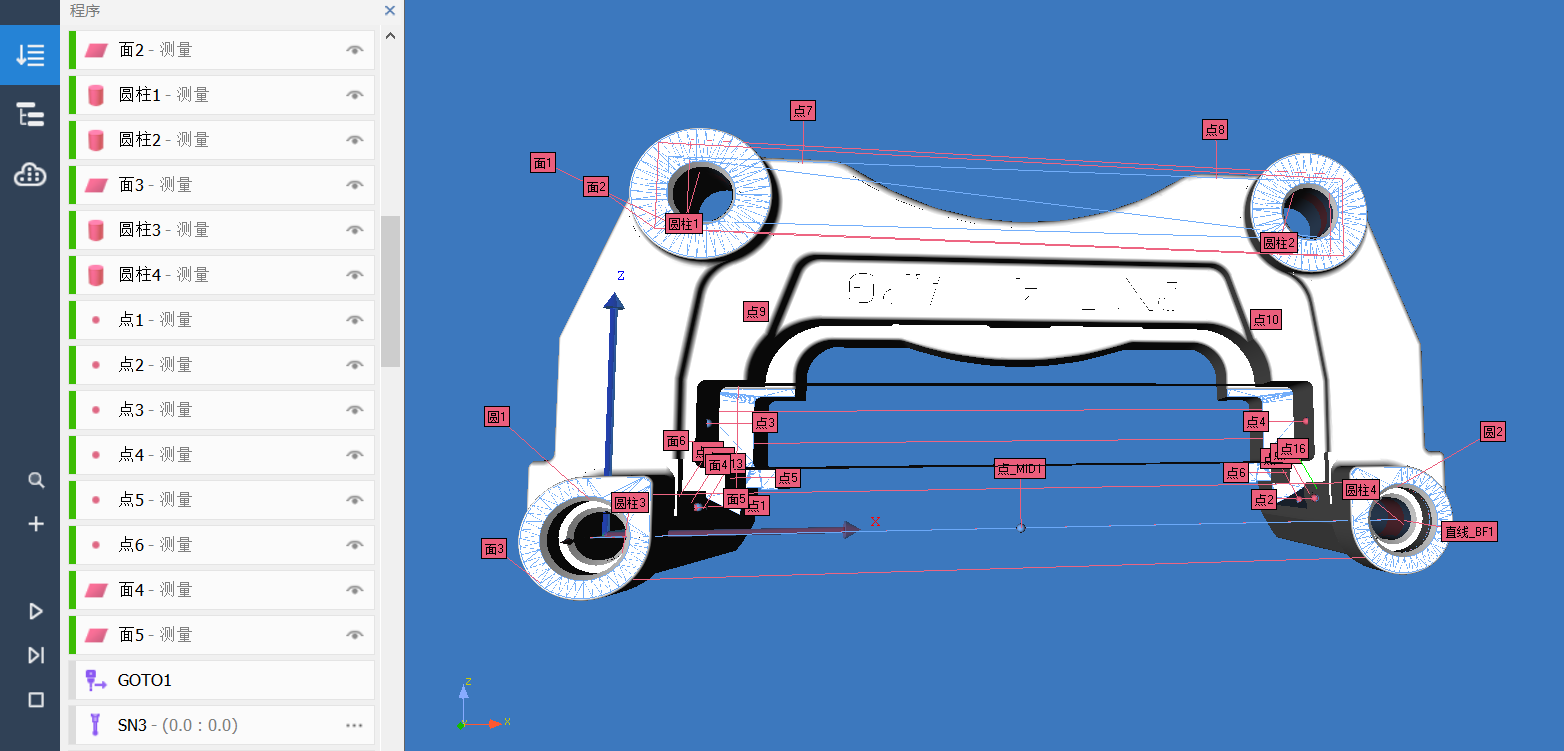

3、尺寸測量：測量制動支架安裝孔、銷孔以及固定剎車卡鉗的槽位并輸出距離、半徑等尺寸參數。

4、圓弧測量：根據圖紙要求調整坐標系，準確測量安裝制動盤的圓弧位置并輸出圓弧極徑。

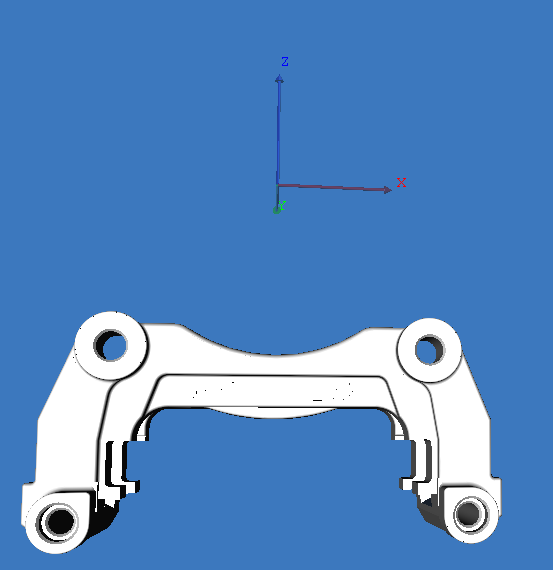

移動坐標示意圖：

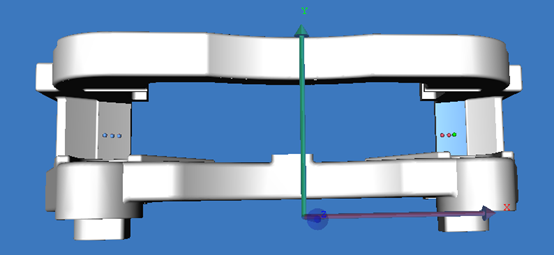

測量圓弧點位示意圖：

注意事項

1、 在進行制動支架檢測時，首要步驟是確保工件被正確裝夾，以保證測量結果的精確度和批量測量的重復性，實現一次性編程，減少人工干預更換程序；

2、在測量過程中，準確地調整坐標系對于正確評價圓弧的半徑至關重要。選擇與設計圖紙相匹配的坐標系進行測量，可以讓測量結果直接與理論值對比，便于快速發現尺寸和形狀上的偏差，這對于質量的控制和后續的加工調整尤為重要。

在汽車零部件制造領域，每一微米的精準，都是對生命安全的莊嚴承諾。思瑞三坐標測量技術的應用，不僅提升了汽車制動支架的質量控制水平，縮短了產品研發周期，降低了制造成本，更重要的是，這項技術為用戶帶來了高質量的安全保障。
