蝸桿是指具有一個或幾個螺旋齒，并且與蝸輪嚙合而組成交錯軸齒輪副的齒輪，被廣泛應用于機床、汽車、農機等領域，其形狀比較復雜。如果某機械蝸桿損壞且無法找到原廠配件及圖紙時，會給維修造成諸多不便。

基于蝸桿樣本的復雜程度和樣本量的點云大小，傳統的接觸式三坐標無法滿足采樣需求，思瑞測量推出兩款蝸桿逆向造型方案，通過采樣、處理、造型、分析四大步驟，快速獲得與原廠產品零件接近的零件圖紙，進而開展加工工作，讓損壞的機械原型再造。

1、ActiveScan 藍光掃描方案

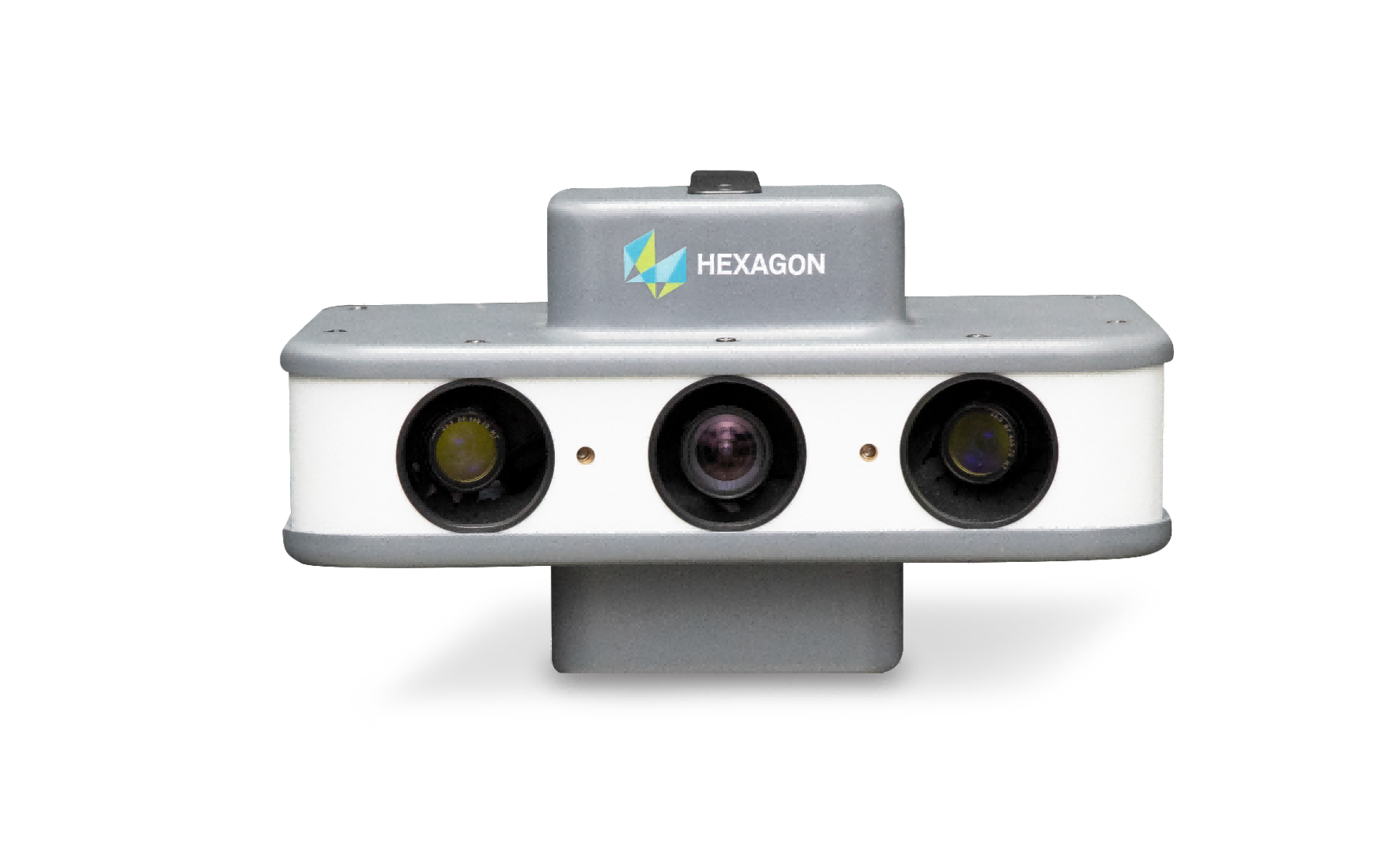

ActiveScan 藍光掃描儀，基于高性能的光柵投影技術而開發，具備強大的產品性能、豐富的產品配置、快速實現高精度、高效的數據采集，并能始終保持高度的穩定性；與傳統的三維掃描儀不同的是，ActiveScan 藍光掃描儀能同時掃描物體的一個面，在工業設計行業得到相當廣泛的應用。

2、手持式3D激光掃描方案

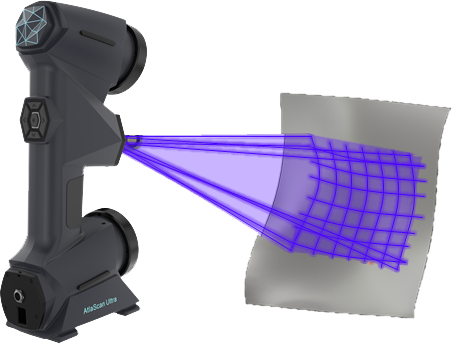

多模式、多功能的量測3D掃描儀，利用激光線投影到工件表面，通過觀察投影到表面上的激光線來完成表面采集，激光掃過表面后，設備根據通過三角測量法確定的位置記錄數據，掃描系統具有便攜性、精確性、靈活性、實時高效等優點，被廣泛應用于醫療產品、模具等行業。

蝸桿逆向及原型再造

1、樣本采集

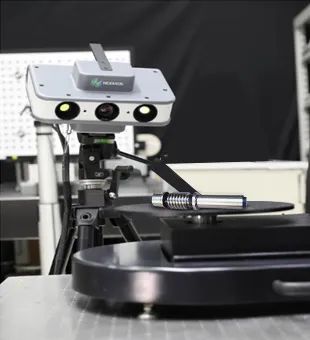

通過以上兩款高效的非接觸采樣設備，經過光學掃描獲取大量的蝸桿樣本，使得數據更加穩定可靠。

2、點云處理

專業的點云處理軟件對于采集到的樣本進行消噪處理，使保存下的數據更加精準可靠。

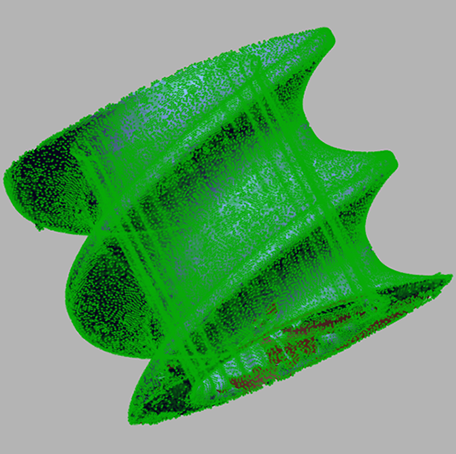

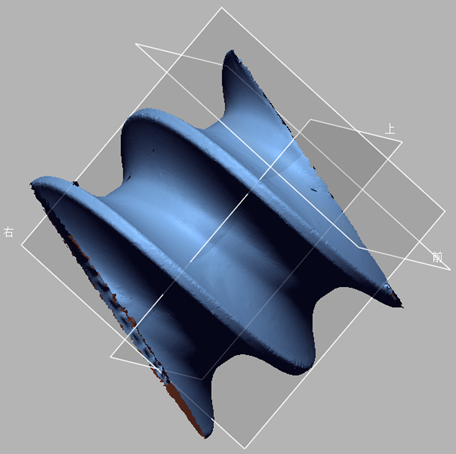

圖片顯示	點云顯示

3、實體化造型

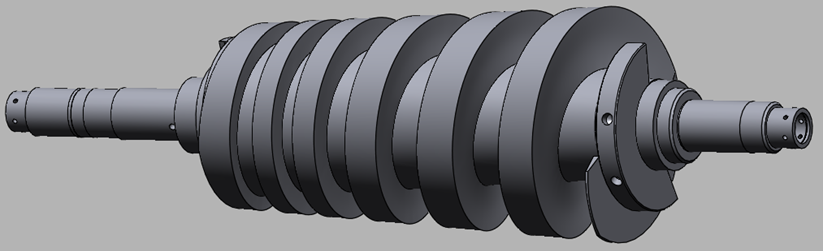

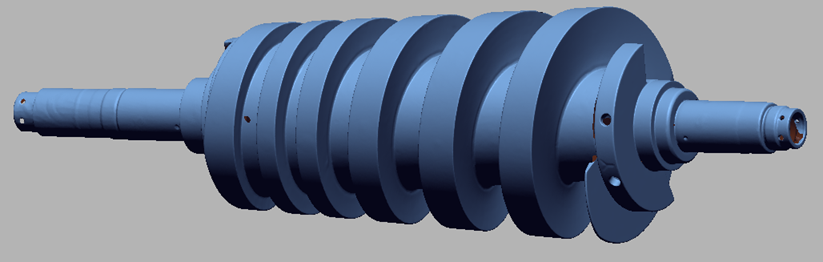

軟件通過參考采集得來的樣本數據可以進行實體化圖紙的繪制，最終得到產品的3D數模?？捎糜诩庸さ膶?shí)體模型。

4、模型分析

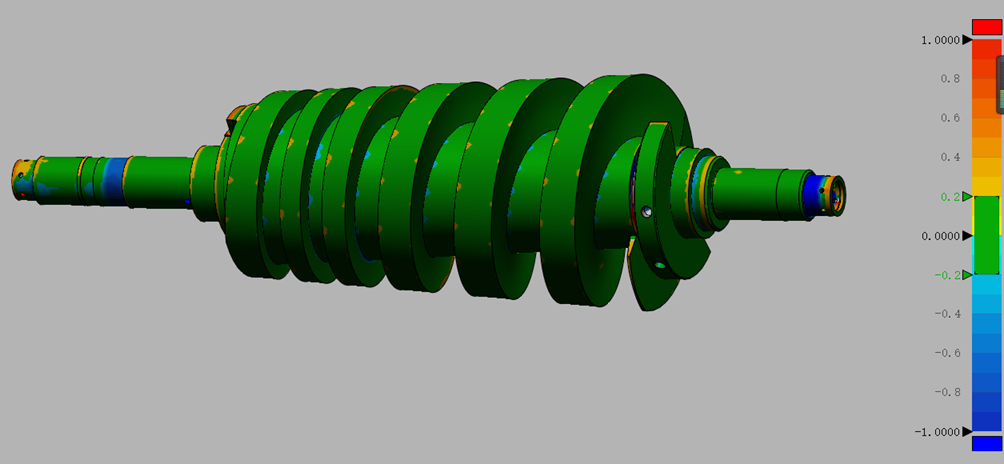

軟件可以提供全方位的數據分析，測量出實際樣本與實體模型之間的偏差,用戶可以根據需求決定是否繼續優化3D模型。

ActiveScan藍光掃描儀性能強大，可實現高精度數據采集，具有高度穩定性，適用于多種應用場合，為客戶帶來簡單、快捷、可靠的掃描應用解決方案；手持式掃描儀方便攜帶，操作簡單，可以高速掃描大型物體，以提高用戶的工作效率和節約測量時間為目標，有效解決各種大尺寸復雜產品的現場掃描難題。思瑞兩款掃描儀各具優勢，在蝸桿行業發揮不可忽視的作用，客戶可根據自身情況選擇。
