逆向檢測是已有標準樣件但是沒有理論圖紙的基礎上，通過反向檢測得出工件的三維立體圖。逆向檢測普遍用于汽車配件行業(yè)，通過汽車標準配樣件，逆向檢測收到三維圖，再對所收到的三維圖紙再設計加工，形成標準圖紙。
本例適用于桿件類產品逆向工程。
不宜使用碳纖維加長桿測量。
第一步：工件分析。觀察該工件，為圓柱型鋼條彎折而成，做逆向工程時提供兩個視圖的曲線即可。

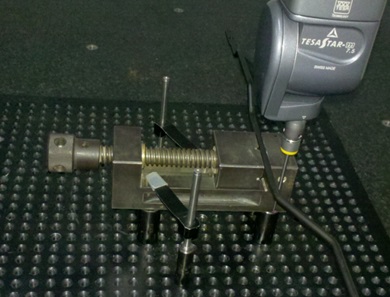

第二步：工件裝夾：此工件為鋼材料，較長，可利用夾具從中夾緊工件，避免測頭觸測時工件晃動。
因工件為圓柱體彎折而成，用紅寶石測頭不宜測量，在此處可用加長桿代替測量曲線，EXTEN40MM，且不宜用碳纖維加長桿。
1、測針校驗：此處無需檢驗，用到兩個角度A0B0，A90B-90；
2、手動建坐標系：只用到機器坐標系，無需建工件坐標系；

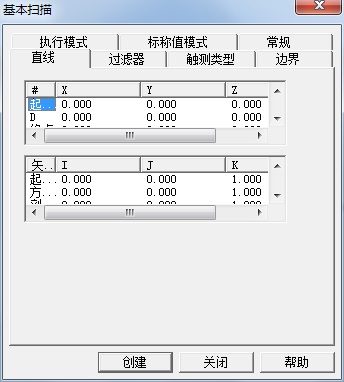

3、曲線掃描：如下圖：

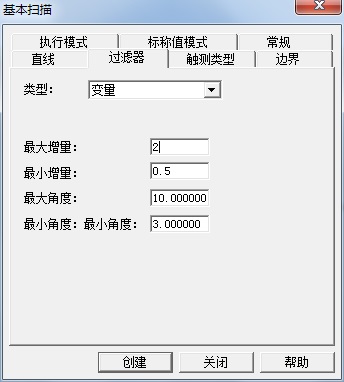

設置好起始點、方向點、終止點后，設置過濾器；

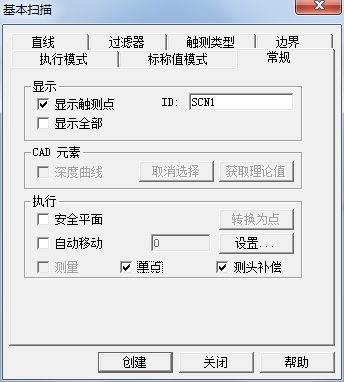

然后點常規(guī)，勾選上單點：
然后開始掃描測量點，同理換A90B-90后同樣操作。

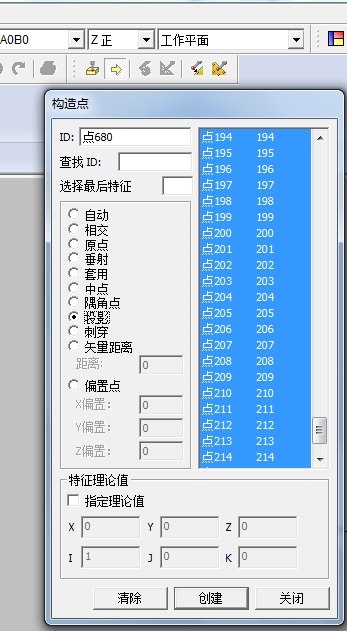

4、構造：將A0B0掃描出來的點全部投影到Z正工作平面，A90B-90掃描出的點全部投影到X正工作平面上，然后構造出兩條
曲線，注意選擇點的順序。
文件導出為IGES格式文件。
5、總結：測量該工件時目的在于求出曲線，而曲線可通過測點構造來實現，所以首先用掃描功能來測量點，再通過投影點
功能投影到機器工作平面上，再構造曲線，導出iges格式。
Croma三坐標測量儀；測頭配置：MH20I+TP20+1BY10
