隨著數控技術的普及，現代機床在加工速度、精度和可靠性方面都有了巨大的進步。作為數控機床核心技術之一的光柵測量技術對保障設備的各項性能指標起著決定性的作用。

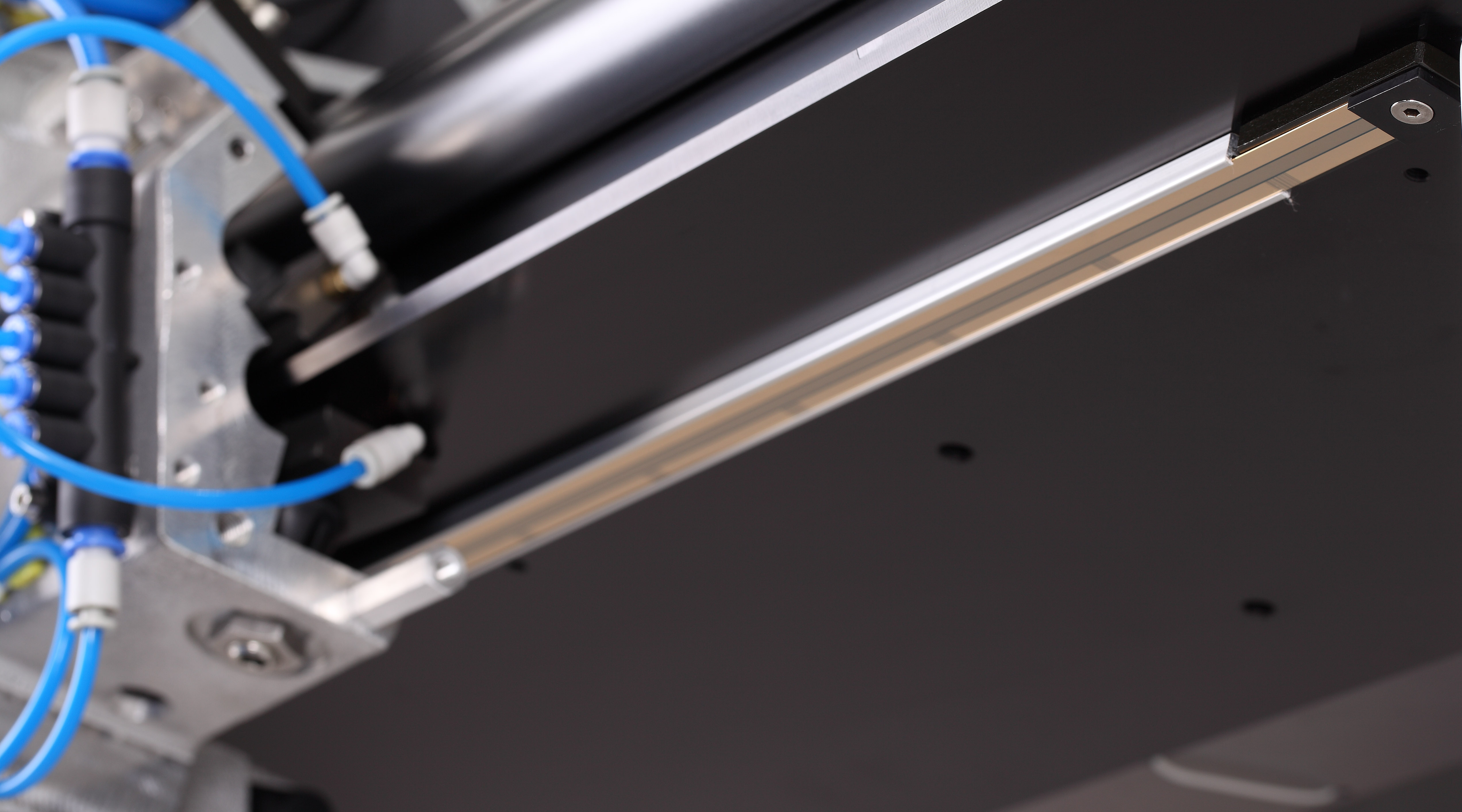

圖為思瑞三坐標X軸光柵尺

光柵尺的概念與原理

         概念

         光柵尺是光柵尺位移傳感器的簡稱，是根據莫爾條紋原理，通過光電轉換，以數字方式將動態的測量數據以編碼方式輸出的長度測量儀器。

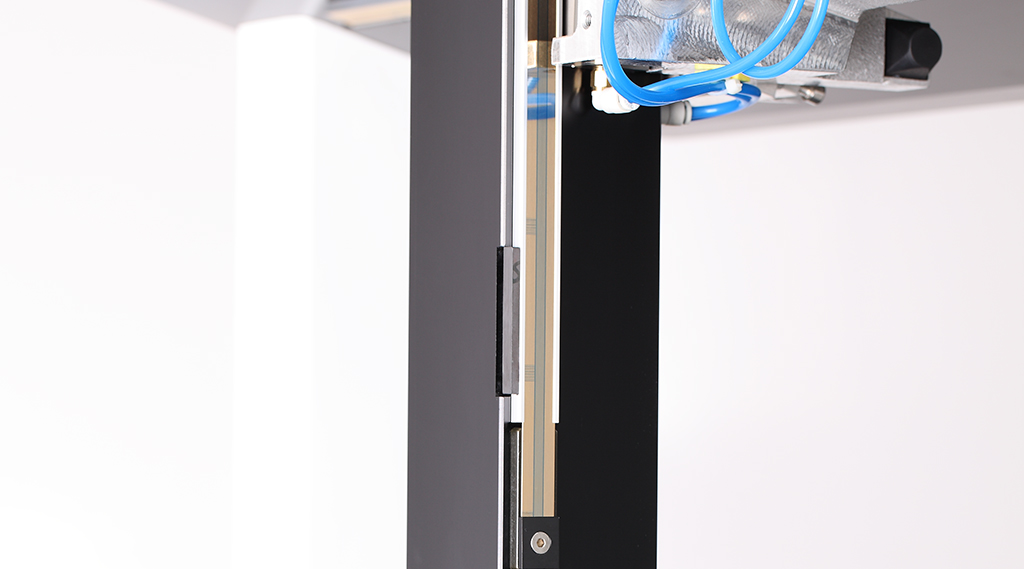

圖為思瑞三坐標Z軸光柵尺

         原理

         當指示光柵（副光柵）與標尺光柵（主光柵）成一角度來放置兩光柵尺進行相對位移時，會造成兩光柵尺上的線紋互相交叉。在光源的照射下，距交叉點較遠的區域，兩光柵尺不透明的黑色線紋的重疊部分減少，遮光面積增大，只有較少的光線能通過這個區域透過光柵，使這個區域出現暗帶，這些暗帶就是莫爾條紋。

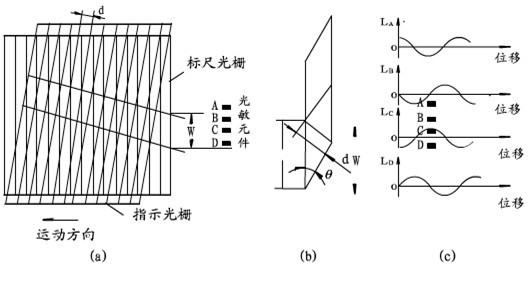

圖為摩爾條紋簡單示意

        接著，光電器件轉換莫爾條紋成正弦波變化的電信號，經過放大器放大，整形電路整形后，得到兩路相差為90°的正弦波或方波，送入光柵數顯表計數顯示，得出測量數據。

        光柵尺的組成

        標尺光柵一般固定在機床固定部件上，光柵讀數頭裝在機床活動部件上，指示光柵裝在光柵讀數頭中。

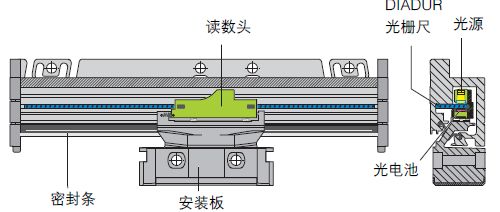

圖為光柵尺構成分解

       光柵檢測裝置的關鍵部分是光柵讀數頭，它由光源、會聚透鏡、指示光柵及光電元件等組成。

光柵尺的安裝

       光柵尺主要應用于金屬切削機床、線切割、電火花、測量儀器等設備。在測量儀器中，帶式光柵尺典型的安裝方式有粘貼安裝和一端固定一端開放式安裝兩種。

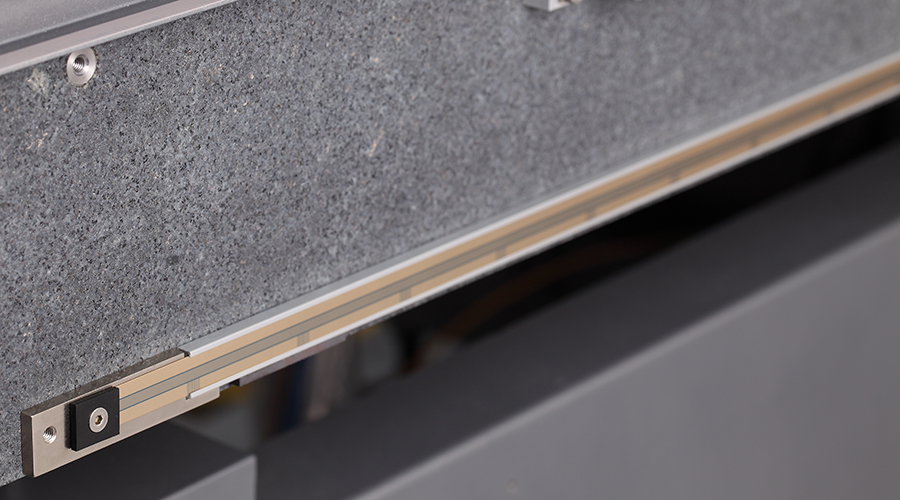

圖為三坐標用帶式光柵尺安裝方式對比

        如上圖所示，思瑞測量生產的Croma三坐標測量機三軸均采用抗干擾、抗磨損、高品質的HEIDENHAIN金質光柵尺，熱膨脹系數獲得PTB認證。采用彈性安裝方式，線性膨脹+軟件補償，從源頭上減少溫場變化帶來的系統精度和重復性誤差，并且延長了光柵尺的使用壽命。

圖為思瑞三坐標Y軸光柵尺

       光柵尺的養護

      （1）當需要清潔時，建議使用干燥無塵布輕柔擦拭光柵尺。

      （2）在密封條上涂一薄層硅油能夠延長其壽命。

       （3）勿自行拆裝、移動光柵尺，破壞光柵尺傳感器精度，甚至造成光柵尺報廢。

       （4）注意防止油及水等污染光柵尺面、嚴禁劇烈震動及摔打，外加保護罩或密封條能起到保護作用。

         遇見光柵尺臟污、破損等情況無法處理時，可向思瑞尋求幫助。思瑞測量在全國范圍內設有廣泛的服務網點，無論是日常保養還是拆裝防護，只要客戶有需求，思瑞測量都能為客戶提供貼心服務，讓您在瞬息萬變的市場占得先機。
