三坐標測量機如何對汽車沖壓件進行矢量檢測

發表時間：2021-07-21 16:07:16 作者：思瑞瑕疵檢測 來源：www.bjmyywsgame.com 瀏覽：

思瑞測量針對新能源汽車高效、精準、大批量檢測需求提供了多元化檢測方案，其中對于汽車沖壓件零部件檢測以三坐標測量機檢測方案為主。

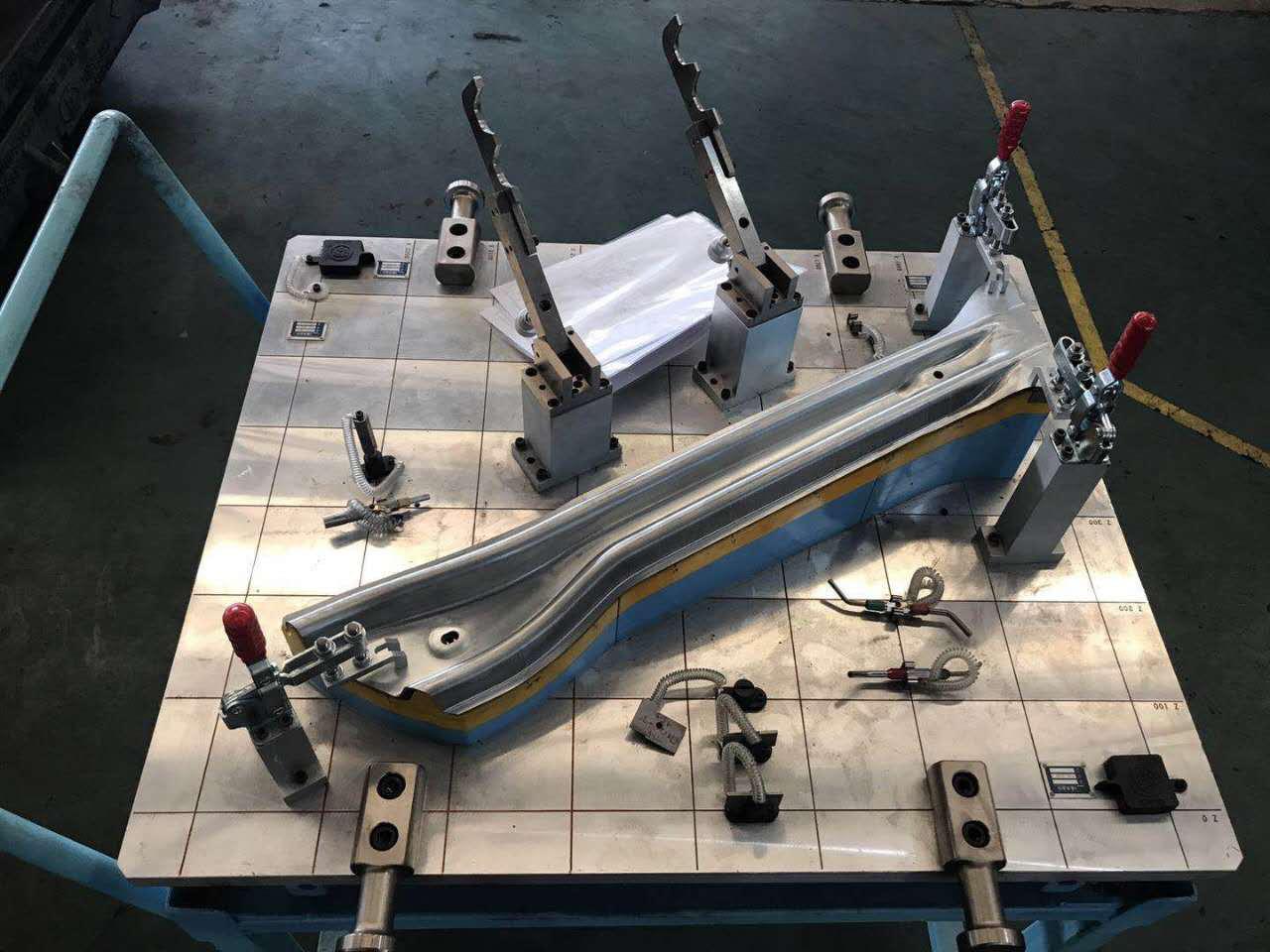

三坐標測量機如何對汽車沖壓件進行矢量檢測(圖1)

檢測的流程如下

1、分析圖紙、產品，確認如何擺放工件以及所需三坐標配置；

2、在PC-DMIS中導入CAD數模；

3、通過迭代法建立坐標系；

4、根據圖紙要求測量所需尺寸；

5、生成、編輯測量報告。

需要注意的地方是：

由于棱邊點直接在數模上抓取會導致測不到點，所以要用相對測量的原理，在面上取點元素，再將坐標移到該點，再在數模上抓取點下一個點進行測量，然后回調原始坐標進行尺寸評價。

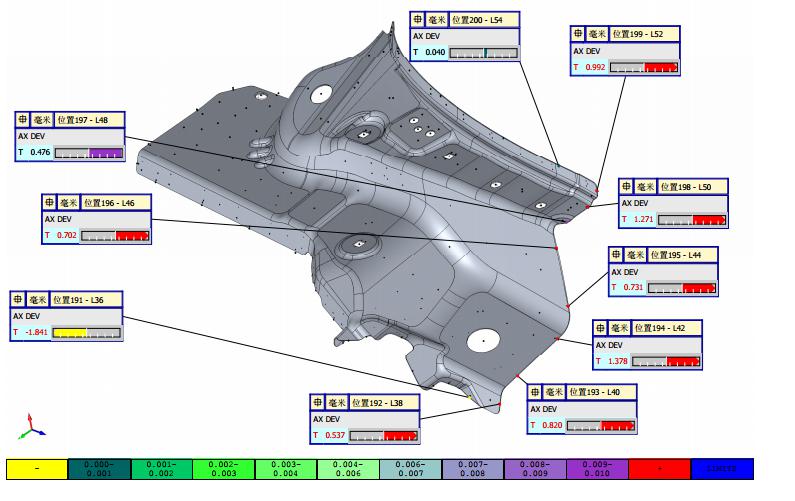

三坐標測量機如何對汽車沖壓件進行矢量檢測(圖2)

思瑞測量從事檢測行業多年，研發的高精密三坐標測量機不僅能夠輕松完成新能源汽車沖壓件檢測，還能廣泛應用于五金行業、模具檢具行業、PCB線路板、3C電子行業等，更有上百種檢測方案等你來了解。
