對于熟悉PC軟件的人來說IJK并不陌生，測點的矢量、自動特征的曲面矢量、棱矢量等都會用到IJK，但是IJK的應用是否準確，對于測量都有哪些影響呢？我想很多使用人員并不盡然全都知道。下面我來總結幾點日常使用中遇到的一些情況。

一、測頭校驗

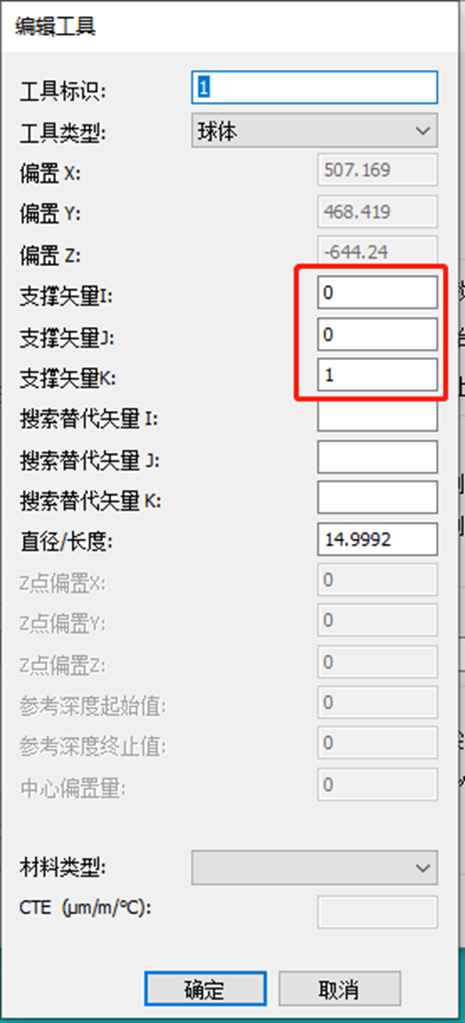

在測頭校驗時，可用工具列表中需要設置標準球的支撐矢量。對于常規垂直向上的標準球，IJK則分別要設置成001。當用到星型針時，有時需要把標準球裝到側邊（多方向底座），幾個不同方向?qū)?yīng)的IJK分別是：X+ 1、0、0；Y+ 0、1、0；X+ -1、0、0；Y- 0、-1、0。

二、矢量點

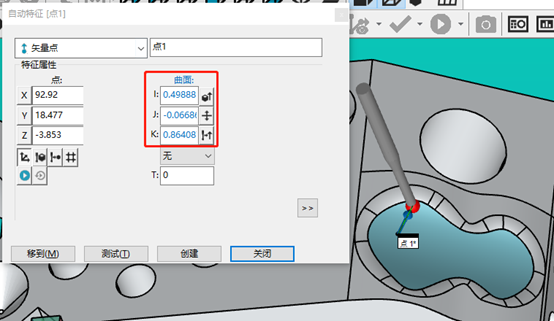

我們知道手動測量點的補償是單軸補償?shù)摹１热缯f(shuō)，測針往Z-方向打點，最終點的坐標值是通過獲取紅寶石中心的坐標再加上測針的補償半徑，從而得到準確的Z坐標。如果測針斜著打點，就會根據測針的反彈反向與哪個坐標軸的夾角最小，則會沿著該坐標軸進行半徑的補償。所以我們?cè)跍y(cè)斜面和曲面時，則要求導入數模，通過軟件的自動矢量點獲取模型的理論矢量，從而在測量時根據該矢量（IJK）進行三軸的同時補償。雖然該補償方式不是最完美的，但也是目前最合適的補償方式。

三、自動圓及同心度

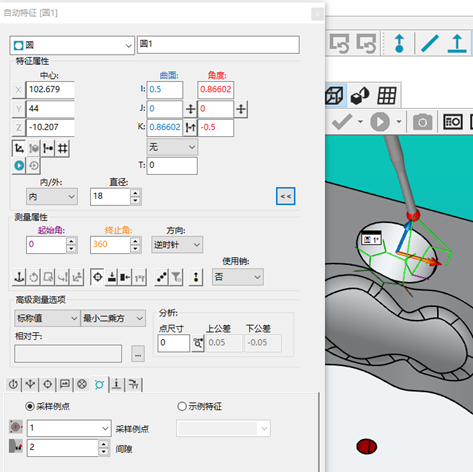

自動圓中有個曲面矢量的設置，一般情況我們會根據投影方向設置對應的IJK或者通過模型直接抓取。對于很多使用人員測量圓會設置樣例點（一般樣例點的設置≥3個），這樣一來圓的理論IJK就會根據樣例點形成的平面矢量發生變化。在同心度評價時，同心度是投影到基準圓的理論IJK計算的，所以有時候發現通過量?jī)蓤A圓心距數據很好，但同心度很差。因?yàn)檫@個時候計算同心度已經按照基準圓那幾個樣例點形成的小平面進行投影的計算了，對于兩個圓距離越遠越明顯。對于這種情況，我們可以通過設置1個樣例點，即保證了能測到圓，又不改變圓的理論IJK。

自動圓中有個曲面矢量的設置，一般情況我們會根據投影方

對于斜面上兩個孔測同心度，建議先用斜面（面盡量取大一點）進行找正，盡量不要直接在模型上抓取兩個理論圓進行測量并評價。如果面很小，則考慮是否可以通同軸度或者用長圓柱作為基準。

四、手動圓柱的位置度

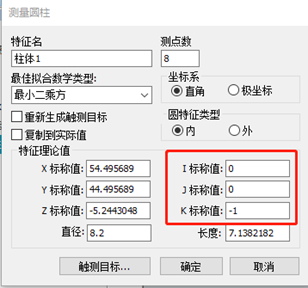

在評價圓柱的位置度時，特別手動圓柱，經常會發現報告出來的理論值和輸入的不一樣。那是因?yàn)闆](méi)有對手動圓柱的理論IJK進行修改。如果不改理論IJK，軟件就會以第一次編程時的IJK作為理論值，最差點（起始點或終止點）理論坐標值則用偏離該IJK多少計算而得。所以在測手動圓柱位置度時一定要修改理論IJK，或者用自動圓柱。
